Diretrizes Técnicas para Otimização Térmica e Dinâmica de Gases no Piroprocesso

1. Confiabilidade de Dados como Alicerce da Eficiência Térmica

  A modernização de processos térmicos e a implementação de sistemas avançados de controle exigem uma premissa fundamental: a integridade física dos dados coletados em campo. Antes de integrar algoritmos de inteligência artificial ou malhas automáticas complexas, a instrumentação primária precisa fornecer sinais estáveis, contínuos e representativos da dinâmica do processo.

  Em ambientes industriais severos, caracterizados por temperaturas que variam de 1.000 °C a 1.500 °C e elevada abrasividade por material particulado, medições oscilantes geram desconfiança na sala de controle, forçando a operação a intervir manualmente de forma reativa.

  A medição contínua e direta do fluxo volumétrico de gases preenche essa lacuna, constituindo o alicerce para:

• A estabilização do balanço térmico do sistema;

• A redução do consumo de combustíveis fósseis e eletricidade;

• A melhoria da reatividade e qualidade do clínquer;

• A conformidade rigorosa com normas ambientais de emissões.

2. Desafios Operacionais e Diagnóstico de Falhas na Combustão

  O desconhecimento da distribuição real dos gases penaliza diretamente as zonas mais críticas da combustão. O desequilíbrio na vazão entre o duto de ar terciário e a tubulação de exaustão do pré-aquecedor compromete a relação estequiométrica entre ar e combustível, tanto no forno quanto no calcinador.

  Pela literatura de engenharia térmica, aproximadamente 15% a 17% do fluxo total de tiragem deve ser conduzido através do duto de ar terciário. Quando a operação não possui essa medição direta, surgem sintomas operacionais cumulativos:

• Picos de Monóxido de Carbono (COe): Concentrações elevadas (>100 ppm) na entrada do forno e no calcinador, acumulando-se na chaminé final e indicando queima incompleta;

• Incrustações e Acúmulos Alcalinos: A condensação de compostos voláteis e poeira estreita a passagem dos gases na entrada do forno. Se a abertura do registro de tiragem permanece estável e a velocidade do fluxo no ar terciário sobe repentinamente, diagnostica-se um estrangulamento de duto ou desgaste de refratário com precisão muito superior à da pressão estática;

• Degradação Térmica e Instabilidade na Farinha: A queima instável gera flutuações constantes nos ciclos de troca de calor, superaquecendo a farinha crua e desestabilizando a qualidade do produto.

3. Medição de Vazão vs Pressão Estática

  A pressão estática (tiragem) é historicamente a variável mais utilizada no monitoramento de fornos industriais. Contudo, ela é extremamente suscetível a vórtices, turbulências locais e variações de densidade causadas pela carga de poeira. A vazão volumétrica, por outro lado, expressa o deslocamento real de massa e calor pelo circuito.

  Mesmo sob fortes oscilações de pressão decorrentes da dinâmica turbulenta, a vazão física tende a demonstrar o comportamento real do escoamento. Para garantir a estabilidade do piroprocesso, a instrumentação deve seguir a seguinte hierarquia operacional:

• Vazão Volumétrica Real de Gases: Indicador primário de transporte de massa e energia.Pressão Estática (Tiragem): Parâmetro complementar de resistência mecânica e escoamento.

• Perfil de Temperatura: Avaliação do gradiente térmico no forno, ciclones e calcinador.Essa tríade deve ser permanentemente correlacionada às análises contínuas de O?, COe e NOx para assegurar o ponto ótimo de combustão.

4. Dinâmica da Combustão e a Distribuição do Ar Secundário e Terciário

  Um dos equívocos mais recorrentes na operação de fornos é o foco desproporcional no ar primário em detrimento do balanço entre o ar secundário e terciário. O ar primário é responsável por moldar a chama e provê apenas cerca de 10% do oxigênio total necessário para a reação estequiométrica; o restante da queima depende diretamente do ar secundário e terciário.

Além disso, as medições convencionais de oxigênio apresentam limitações técnicas severas:

• Sondas instaladas na entrada do forno sofrem elevado estresse térmico e mecânico, apresentando alto índice de indisponibilidade;

• Analisadores na exaustão do pré-aquecedor sofrem distorções provocadas pela queima de carbono orgânico presente na matéria-prima e pela infiltração de ar falso pelas vedações;

• Tentar suprimir picos de monóxido de carbono simplesmente injetando mais ar no sistema gera um custo oculto expressivo: eleva-se o volume total de exaustão, exige-se maior potência elétrica dos exaustores e demanda-se mais combustível para aquecer a massa de ar desnecessária.

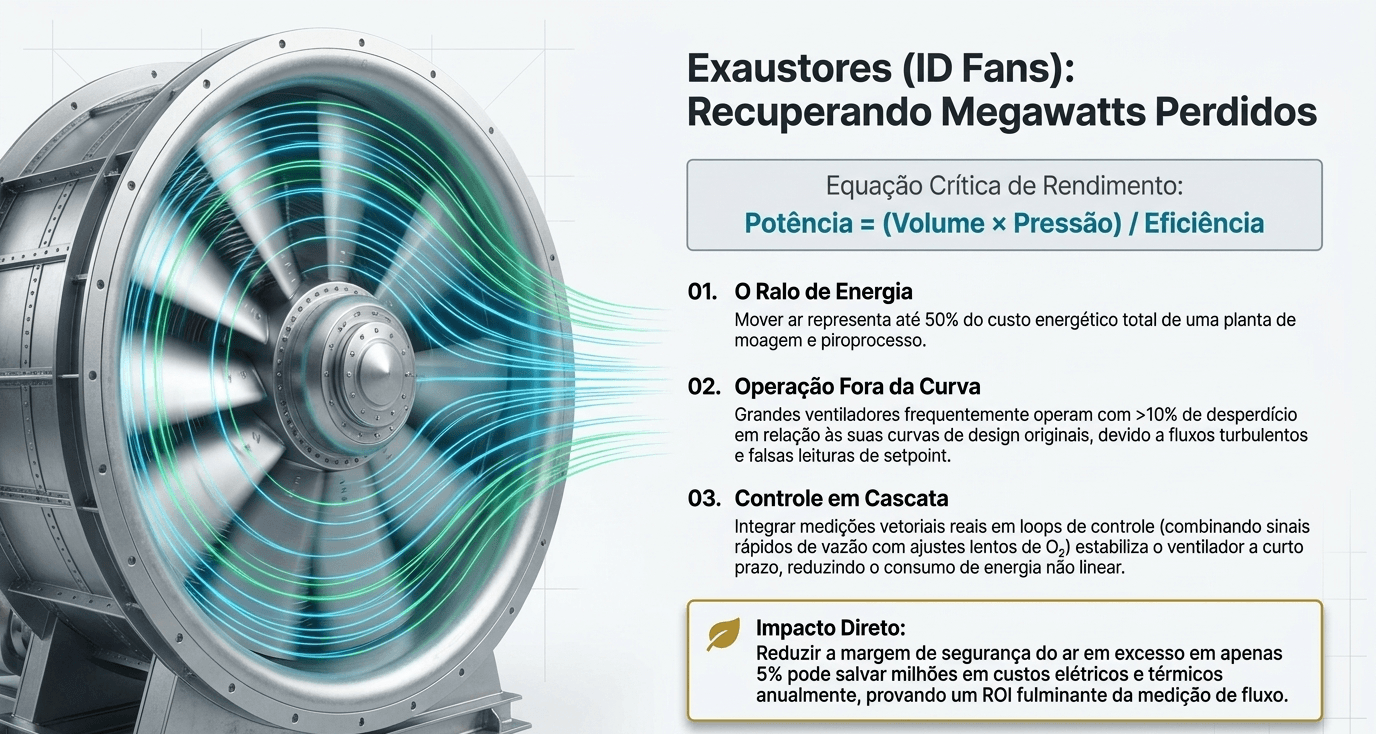

5. Eficiência Eletroenergética em Grandes Exaustores Industriais

  Auditorias de energia demonstram que os quatro principais grupos de exaustão de uma planta de clínquer, o ventilador de tiragem induzida do pré-aquecedor, o do moinho vertical de matéria-prima, o do filtro principal e o de exaustão do resfriador, operam frequentemente 10% ou mais abaixo de suas curvas de rendimento de projeto.

Como a potência requerida pelo motor elétrico cresce exponencialmente com o volume movimentado, conhecer a vazão volumétrica real combinada à pressão em tempo real permite:

• Regular a abertura dos registros e a rotação de motores no ponto de menor consumo específico (kWh/t);

• Otimizar os moinhos verticais para elevar a taxa de produção sem perda de finura do material;

• Estabilizar a captação de ar quente no resfriador de clínquer, fornecendo energia térmica equilibrada para o forno e o calcinador.

6. Controle de Óxidos de Nitrogênio (NOx) pela Causa Raiz

  A formação de NOx térmico ocorre predominantemente na zona de queima do forno principal, onde o excesso descontrolado de oxigênio eleva a temperatura central da chama e intensifica a oxidação do nitrogênio atmosférico.

  Uma estratégia eficiente de mitigação não se limita à destruição do poluente na saída via injeção de ureia ou amônia (redução não catalítica seletiva), mas atua na sua prevenção endógena:

• Escalonamento de Combustão: Criação de zonas com deficiência controlada de oxigênio na base do calcinador para reduzir quimicamente os óxidos formados no forno;

• Balanço Rígido de Fluxo: Manutenção da proporção exata de ar terciário para que a reação redutora ocorra sem gerar picos secundários de COe.

7. Modelagem Fluodinâmica, Inteligência Artificial e Medição Triboelétrica

  A digitalização da indústria pesada depende da qualidade dos sinais que alimentam as ferramentas computacionais. A Dinâmica dos Fluidos Computacional (CFD) e os algoritmos de aprendizado de máquina necessitam de âncoras físicas livres de desvios (deriva) para prever o comportamento de misturas complexas de combustíveis alternativos e biomassa:

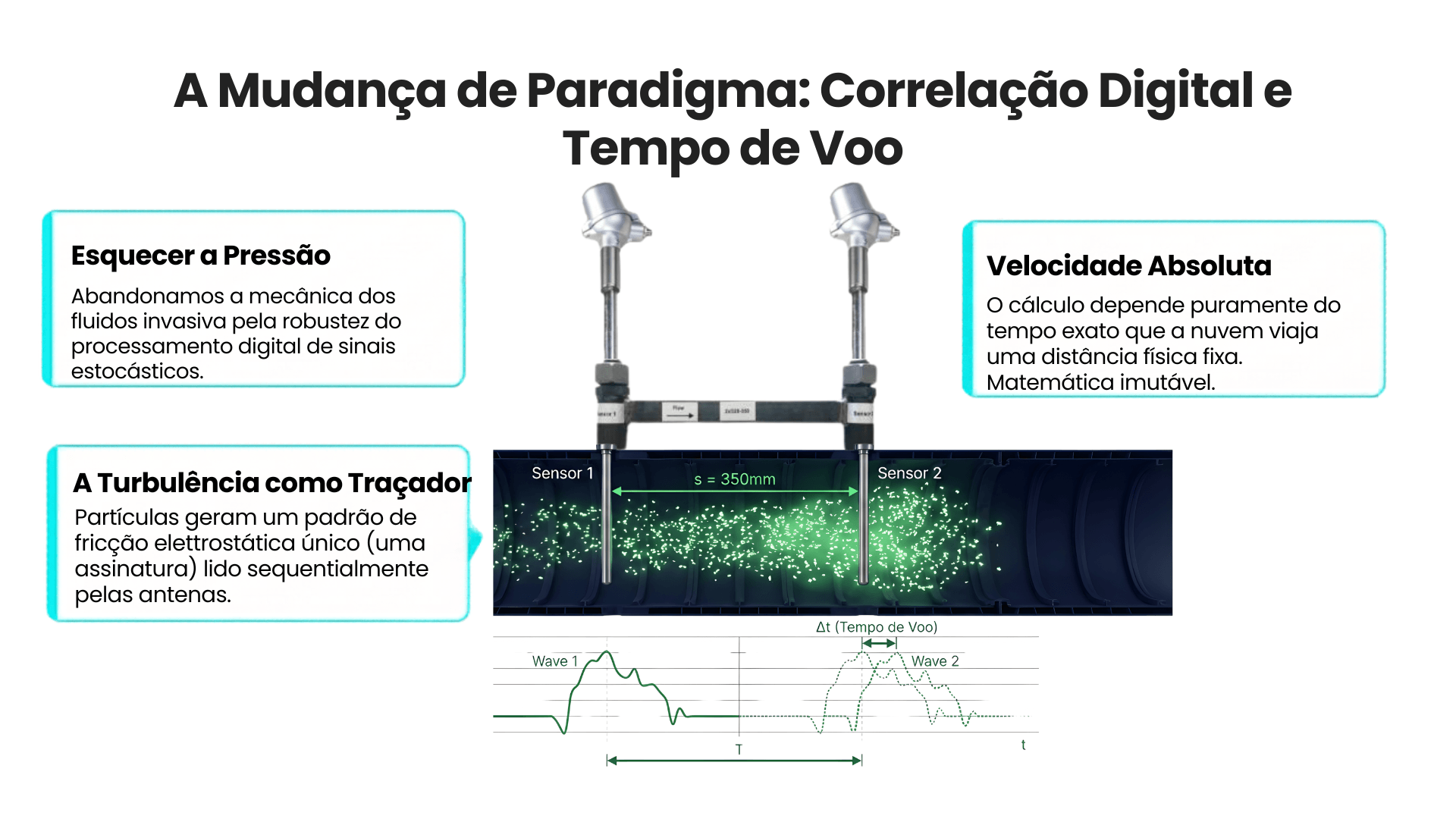

• Princípio Triboelétrico Vetorial: Utiliza o próprio atrito natural das partículas sólidas em suspensão com antenas metálicas para medir a velocidade de escoamento. O material particulado atua como o traçador da medição, tornando a tecnologia imune ao entupimento e dispensando rotinas de calibração periódica.

• Critérios de Instalação: Os pontos de inserção das sondas devem priorizar trechos retos ou com leve inclinação para evitar o depósito estático de poeira e afastar os sensores das zonas de turbulência excessiva geradas por curvas e válvulas de controle.

• Estabilidade para Automação Avançada: O sinal direto de vazão permite que controladores preditivos atuem em tempo real, antecipando oscilações térmicas e garantindo que a planta opere continuamente no regime estequiométrico ideal.

8. A Base Física da Descarbonização e Competitividade

  A descarbonização e a eficiência operacional da indústria mineral e de processos térmicos não são alcançadas apenas com a aquisição de novos queimadores ou softwares de controle avançado. O sucesso dessas iniciativas depende de entender e quantificar a dinâmica dos fluidos que interliga cada etapa da combustão.

  Sistemas de inteligência e metas agressivas de substituição por combustíveis alternativos só entregam seu potencial máximo quando sustentados por medições diretas e confiáveis de vazão de gases. O domínio do fluxo volumétrico transforma operações reativas em processos térmicos controlados, reduzindo o consumo específico de energia e estabelecendo a base sólida necessária para a transição energética sustentável da indústria.
