Aplicação

Incêndios latentes em silos e depósitos de carvão podem ser traiçoeiros e extremamente perigosos. A detecção precoce e confiável pode salvar valores corporativos substanciais e até mesmo vidas.

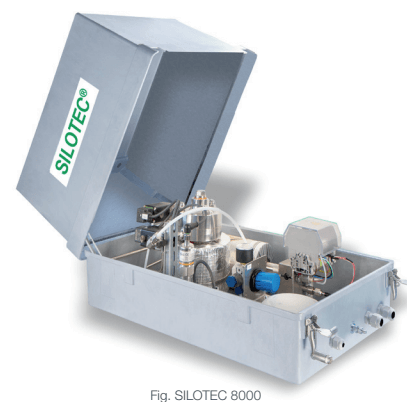

SILOTEC® 8000, o sistema de análise de automonitoramento:

O sistema é totalmente livre de manutenção e projetado para instalação simples no teto do silo. A unidade de controle é montada para fácil acesso no nível do solo com interfaces da indústria para integração no silo DCS. Tudo isso em termos de custo-benefício.

CARACTERÍSTICAS DO SISTEMA:

• Análise de gás representativa para todo o silo;
• Resposta rápida mesmo às menores mudanças na atmosfera do silo;
• altamente confiável – O2 e COe são medidos simultaneamente;
• econômico e de baixa manutenção;
• atende aos requisitos ATEX e SIL2;
• monitora o processo de inertização do silo;
•

 Detalhamento técnico

Projetado para monitoramento contínuo em silos de carvão e outros contendo perigos de poeira potencialmente combustível, SILOTEC 8000 atende ATEX Zona 20, requisitos e ofertas de longo prazo de funcionamento sem nenhuma manutenção.

A molécula de gás mais importante para o monitor, e para proteção contra incêndio latente é COe.

O segundo gás mais importante molécula é O2 pois dá uma indicação das condições inertes no silo, e está sempre relacionado ao COe se um incêndio for presente. Se O2 e COe são medidos simultaneamente, incêndios latentes podem ser detectados e a eficiência da inertização é monitorada.

Contém nesse sistema:

• Monitoramento rápido de incêndios latentes e inertização em silos;
• COe direto e O2 medição para ATEX Zona 20;
• Solução chave na mão Plug & Play para silos;
• Operação livre de manutenção;
• Segurança funcional: certificado para SIL2;
• Sistema confiável para aumentar a planta segurança;
• Autodiagnóstico automatizado e limpeza;
• Solução de retrofit simples;

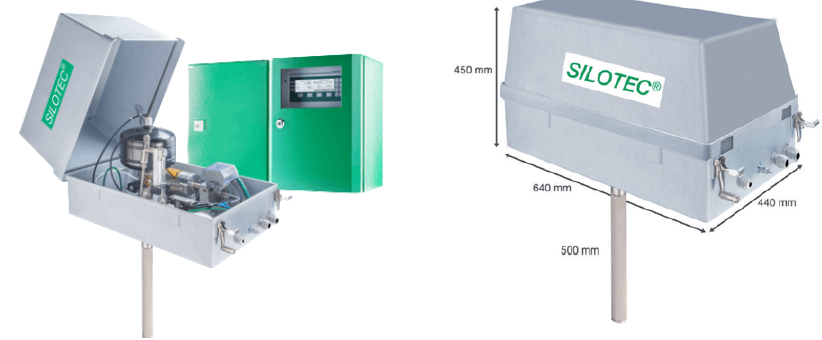

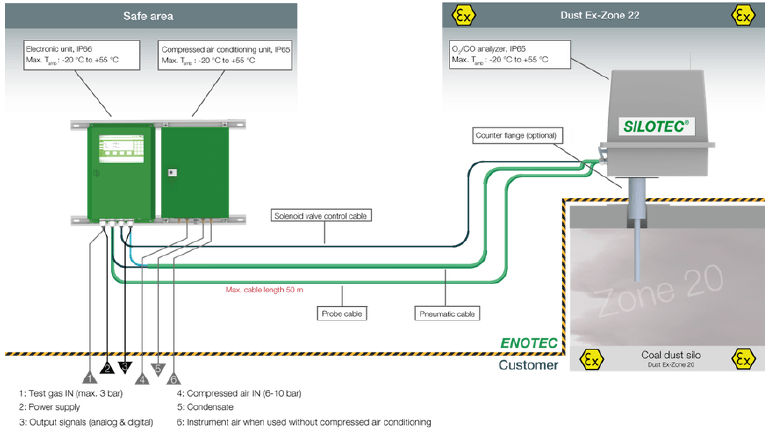

Montagem do sistema

Em comparação com outras soluções no mercado para esta aplicação, SILOTEC 8000 é instalado diretamente no telhado do silo, onde o sensor está situado e onde ocorre a medição. Isso permite um tempo de resposta rápido que é necessário para monitoramento de segurança.

Após a instalação e comissionamento, a medição não requer nenhuma manutenção. A calibração automática e blow-back garantem maior confiabilidade e medição precisa sem deriva.

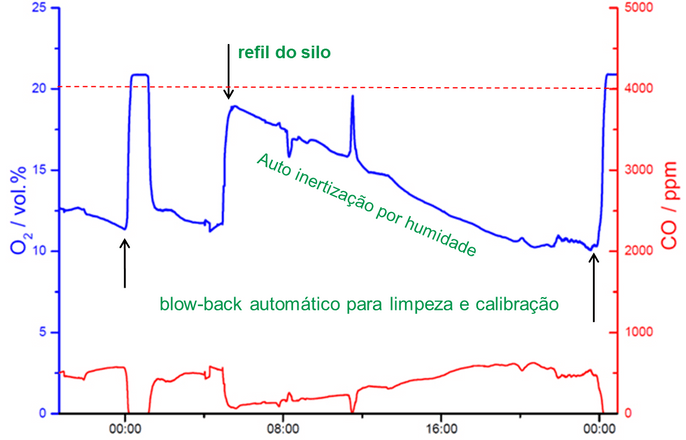

Ciclo de processo típico (24h)

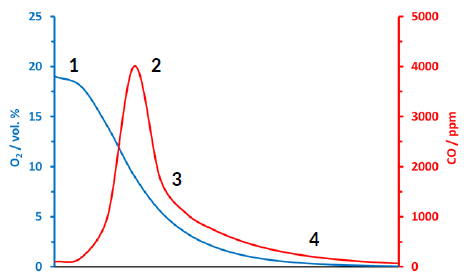

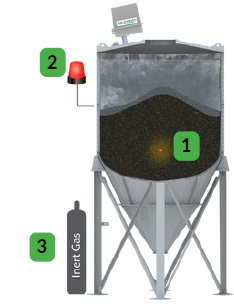

Ciclo de processo em casos de incêndio

1. Ocorre um incêndio latente;
2. O alarme de CO aciona o processo de inertização;
3. A inertização leva a um estado seguro no silo;
4. O silo de carvão está em operação normal e segura.

Métodos alternativos de medição

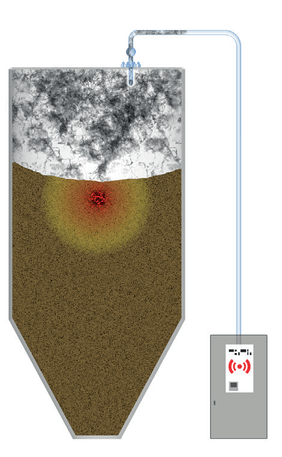

SILOTEC – ANÁLISE DE GÁS EXTRATIVO

+ Atende aos requisitos ATEX

+ Análise de gás representativa

+ Tempo de resposta atrasado

+ Custos operacionais altos

– Custo inicial elevado >

– 25.000 €

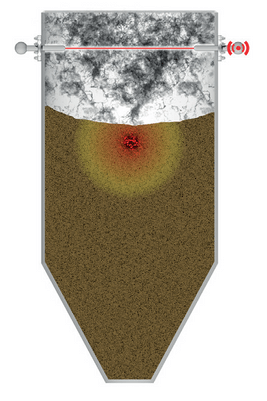

ANÁLISE DE GÁS A LASER

+ Está em conformidade com os requisitos ATEX análise de gás representativa

+ Tempo de resposta rápido

– Altos custos operacionais

– Perda frequente de sinal

– Custo inicial elevado > 35.000 €

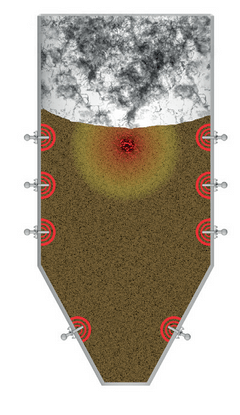

MEDIÇÃO DE TEMPERATURA

+ Custo-beneficio

+ Instalação fácil

– Tempo de resposta atrasado

– Análise de gás não representativa

Sistema ENOTEC Remote

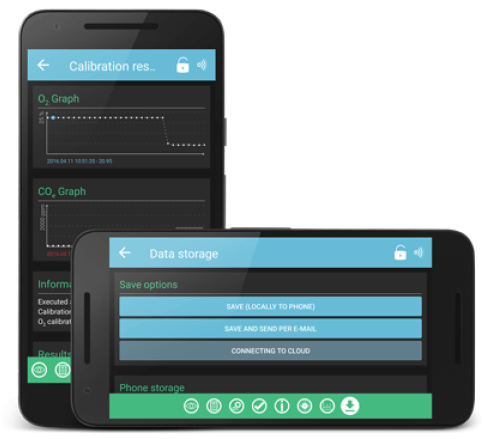

A sonda SILOTEC tem uma interface exclusiva ENOTEC REMOTE via aplicativo para celular tipo smartphone com bluetooth para no máximo 16 usuários, o que facilita o acesso local de todos os dados de operação, alarmes a relatórios de dados de memorizados e relatórios de calibração sem sequer exigir a obrigatoriedade de abrir o painel do instrumento.
