NFPA 85 (Edição 2023): Guia Definitivo de Conformidade para Caldeiras Multiqueimadores

Como especialistas em segurança de combustão na C2E Brasil, compreendemos que a conformidade normativa não é um exercício burocrático, mas a espinha dorsal da resiliência operacional. A publicação da NFPA 85 (Edição 2023) traz refinamentos críticos que exigem uma transição estratégica por parte de gestores de plantas e engenheiros de manutenção.

Escolha a perspectiva estratégica que melhor se alinha aos seus objetivos atuais:

1. NFPA 85 (Edição 2023): Guia Técnico de Conformidade para Sistemas de Caldeiras Multiqueimadores (Foco em autoridade normativa).

2. Prevenção de Explosões e Implosões: Maximizando a Segurança Operacional sob a NFPA 85 (Foco em gestão de riscos).

3. Proteção de Ativos e Continuidade de Negócios: Mitigação de Falhas Catastróficas em Caldeiras Multiqueimadores (Foco em resultados financeiros e integridade).

1. Introdução: O Papel Vital da NFPA 85 na Segurança Industrial

A NFPA 85 é consolidada mundialmente como o padrão ouro para a prevenção de explosões e implosões de fornalhas. Em nossa vasta experiência de campo, observamos que a conformidade com a Edição 2023 é uma barreira direta contra paradas não programadas que corroem o OPEX. Sistemas de combustão complexos são inerentemente perigosos; falhas no controle de queima são causas raízes documentadas de danos por superaquecimento localizado e creep (fluência) nos tubos da caldeira.

A estrutura da norma mitiga falhas humanas e mecânicas através de redundâncias lógicas. No entanto, o primeiro passo para a segurança é entender que, embora o Capítulo 6 (Caldeiras Multiqueimadores) deva ser aplicado em conjunto com os fundamentos do Capítulo 4, os requisitos do Capítulo 6 prevalecem em caso de conflito. Essa hierarquia legal é fundamental para o design e para auditorias de conformidade.

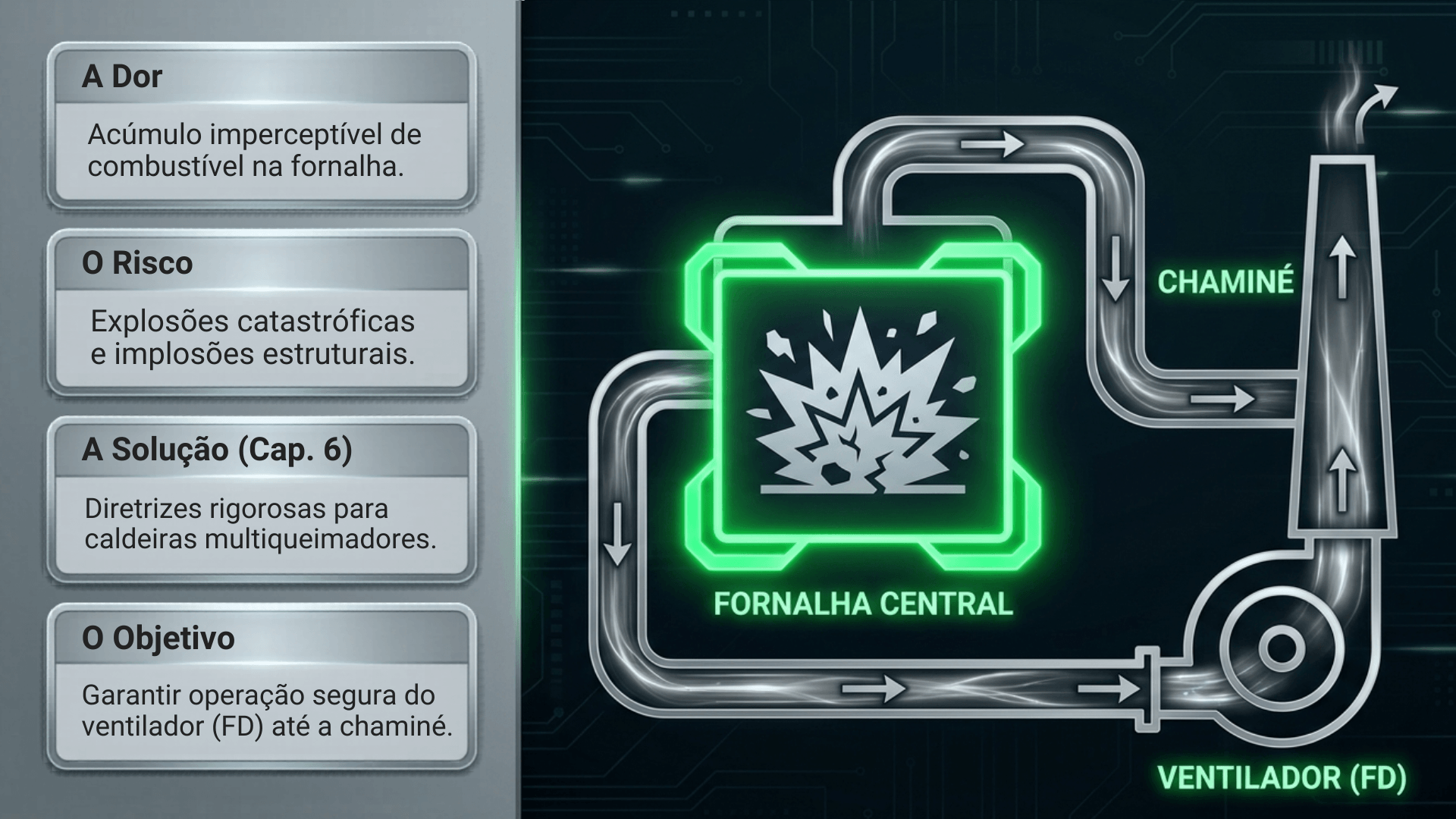

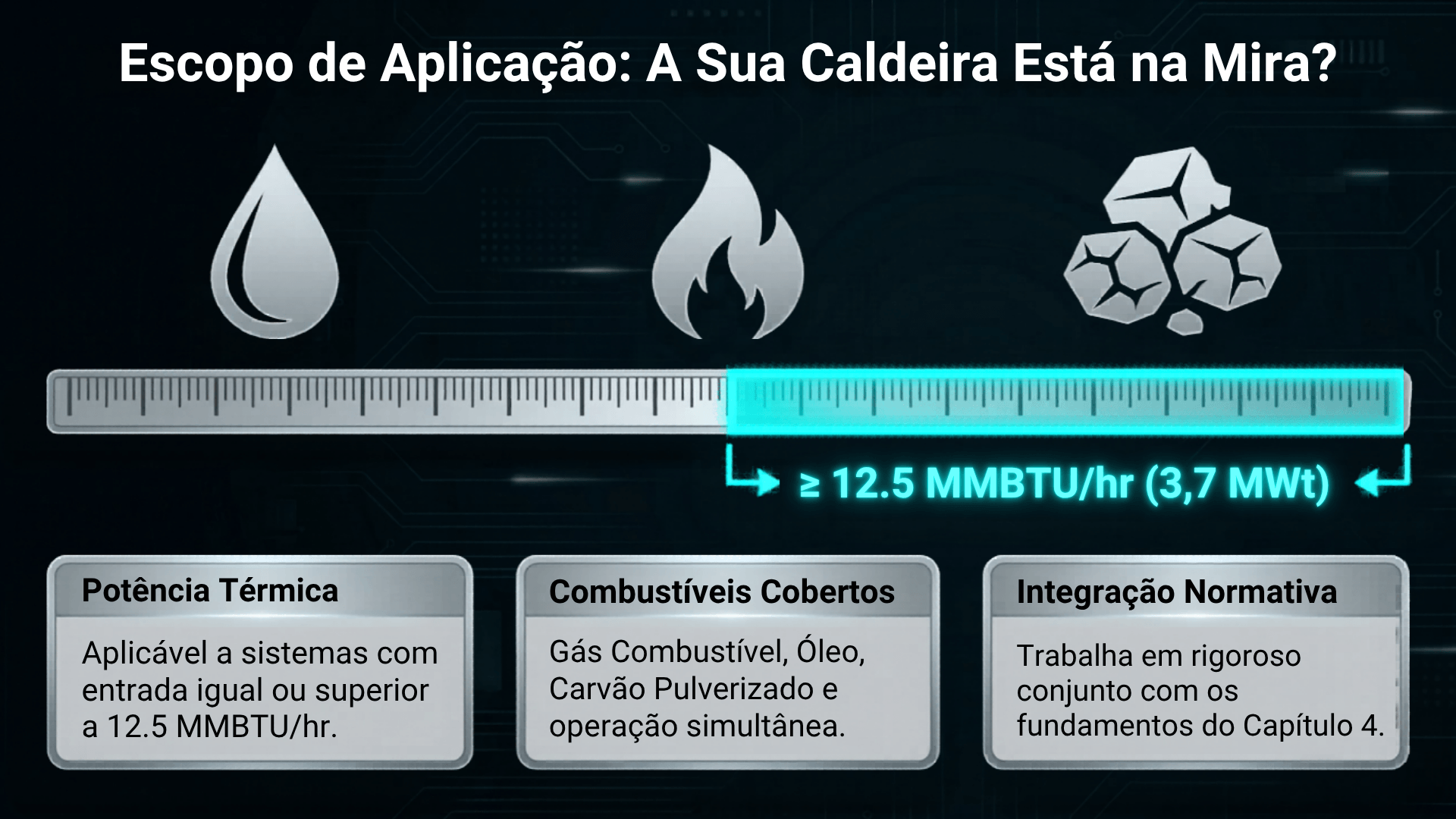

2. Escopo e Aplicabilidade: Definindo os Limites da Segurança

O Capítulo 6 aplica-se estritamente a sistemas que utilizam gás, óleo, carvão pulverizado ou queima simultânea, respeitando os seguintes limites:

• Capacidade Térmica: Unidades com taxa de entrada de calor de 12.500.000 BTU/hr (3,7 MWt) ou superior.

• Limites Físicos: Do envelope da caldeira, abrangendo desde a entrada do ventilador de tiragem forçada (FD) até a entrada da chaminé (stack inlet).

É crucial reconhecer o ventilador de tiragem induzida (ID Fan) como o "pulmão" da planta. Ele mantém a pressão negativa necessária para o escoamento seguro e o controle de emissões. A integração correta deste componente no sistema de intertravamento é o que define a fronteira entre uma operação estável e um risco iminente de implosão.

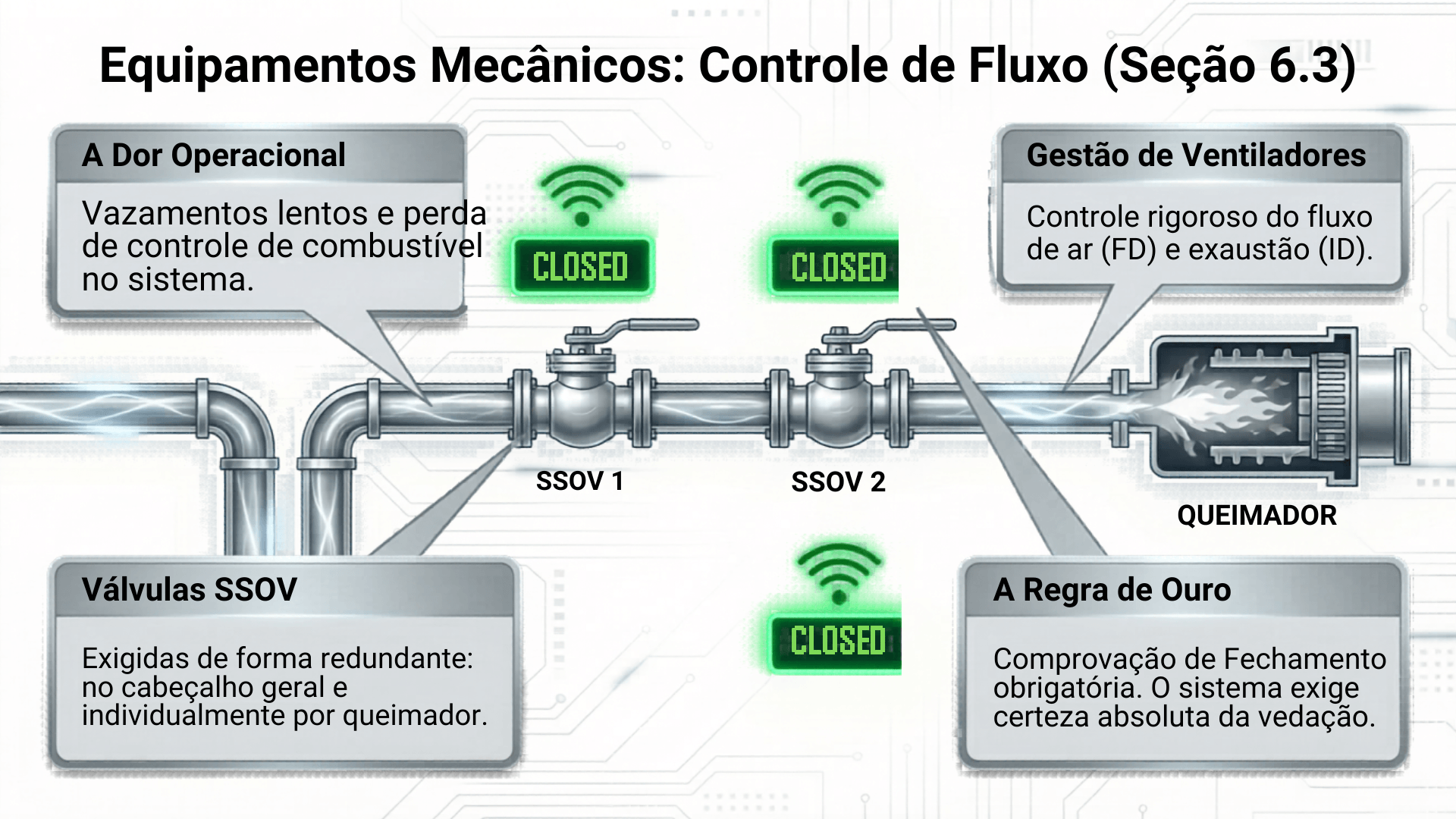

3. Destaques Mecânicos: Válvulas SSOV e Prevenção de Explosões Secundárias

A integridade do bloqueio de combustível é a primeira linha de defesa contra o acúmulo de misturas explosivas. A Seção 6.3 exige Válvulas de Bloqueio de Segurança (SSOV) com comprovação de fechamento (Proof of Closure).

A Visão Estratégica: A norma exige que as SSOVs sejam instaladas o mais próximo possível do dispositivo. Na C2E, enfatizamos que isso não é apenas layout; o objetivo é minimizar o volume de combustível residual nos dutos. Isso previne o risco de explosões secundárias durante o reinício da caldeira, um perigo comum quando há vazamento de combustível remanescente para a fornalha quente.

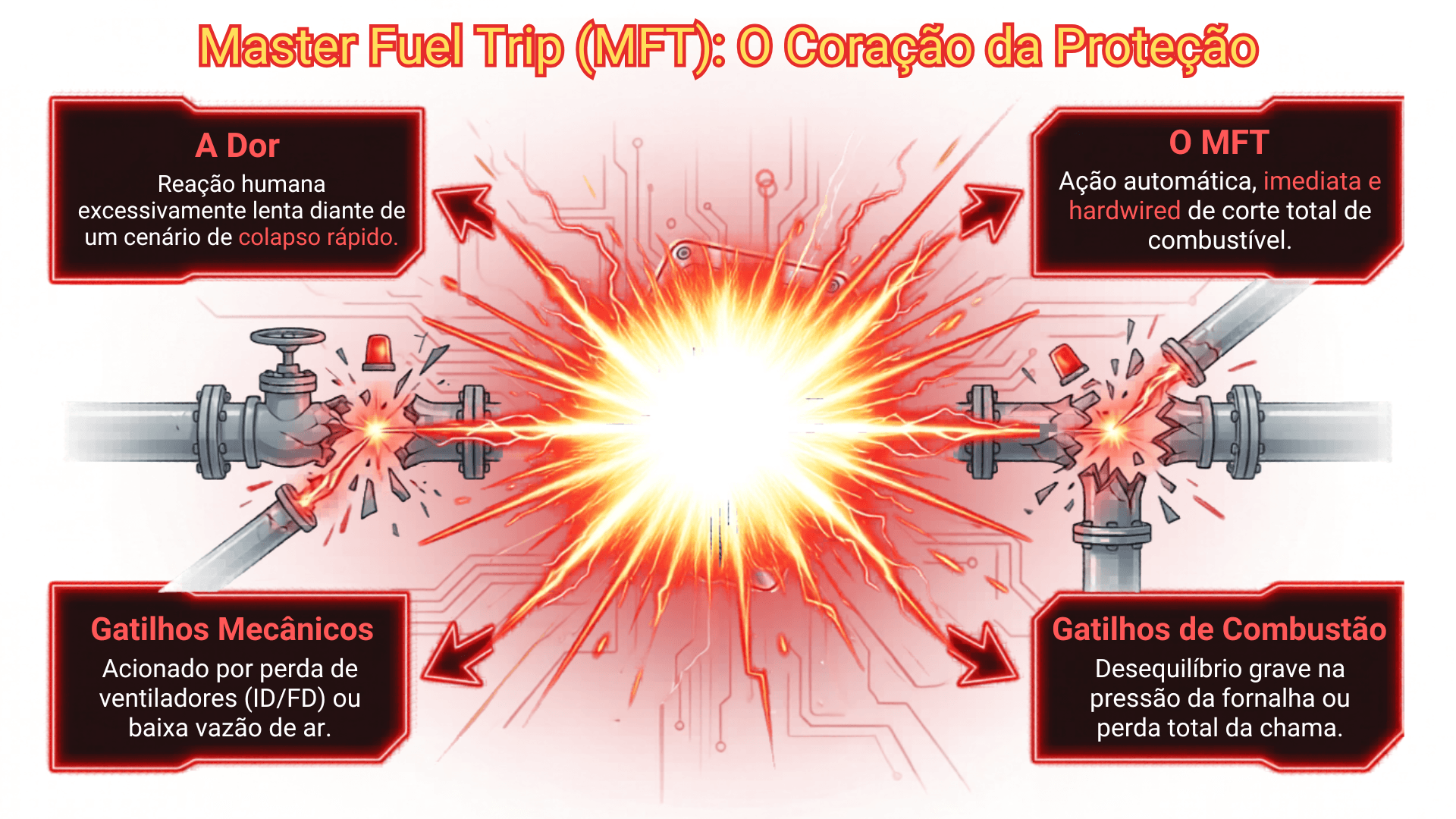

4. Lógica de Master Fuel Trip (MFT): A Última Linha de Defesa

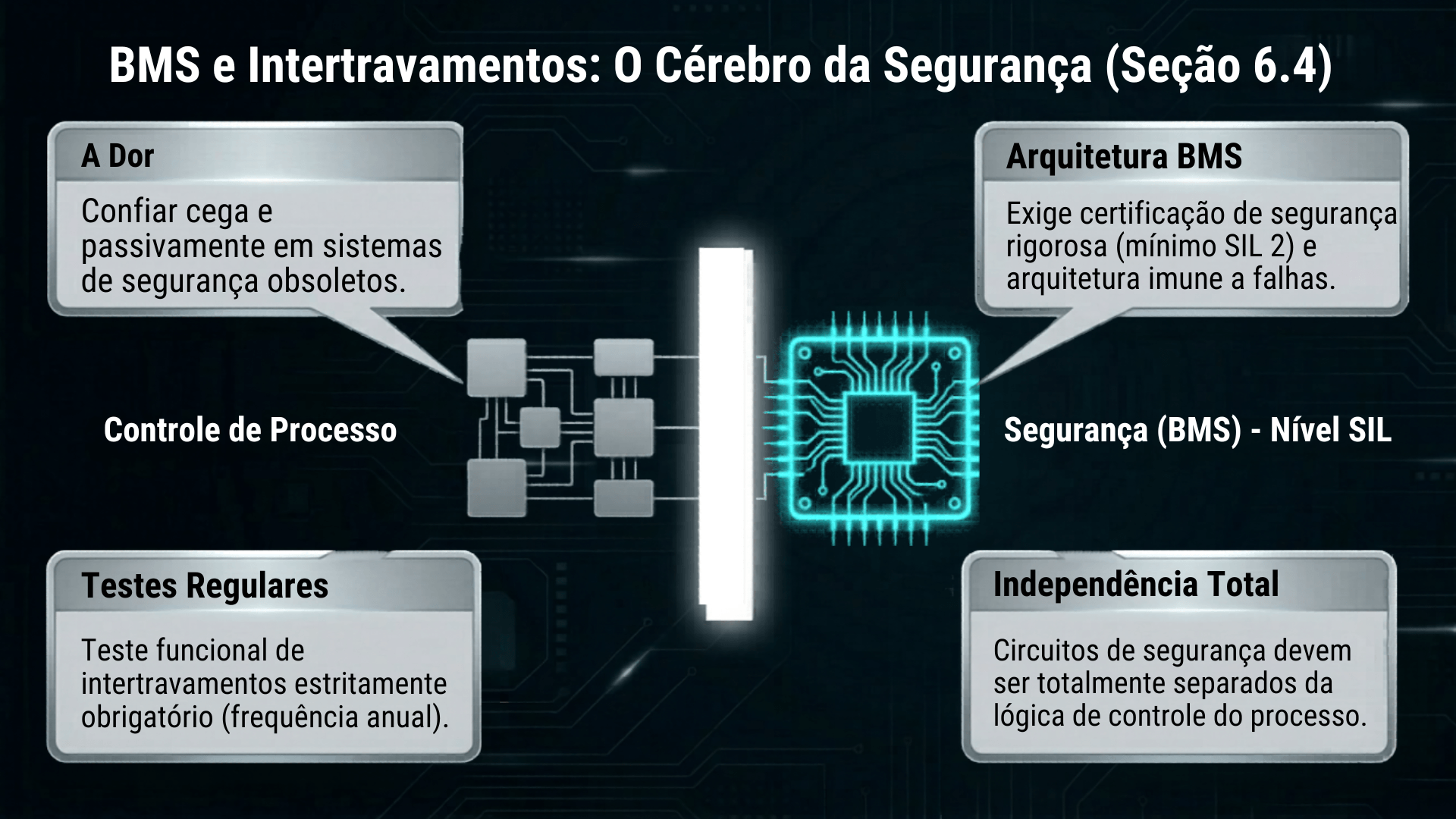

O MFT é a função lógica suprema que corta o suprimento de combustível em condições severas. Para garantir a segurança, os circuitos do MFT devem ser independentes do sistema de controle de processo.

Condições Críticas de Acionamento do MFT:

• Perda total de ventiladores (ID ou FD).
• Baixo fluxo de ar de combustão.
• Transientes de pressão na fornalha (alta/baixa pressão).
• Perda total de chama.

Ponto de Rigor Técnico: Um requisito absoluto da NFPA 85, muitas vezes negligenciado em lógicas de controle simplistas, é que o relé do MFT não pode ser rearmado até que a purga da fornalha seja concluída com sucesso. Além disso, em sistemas com requeima (reburn), falhas exclusivas deste sistema devem desarmar apenas a requeima, isolando o risco sem interromper a operação total, a menos que a segurança global seja comprometida.

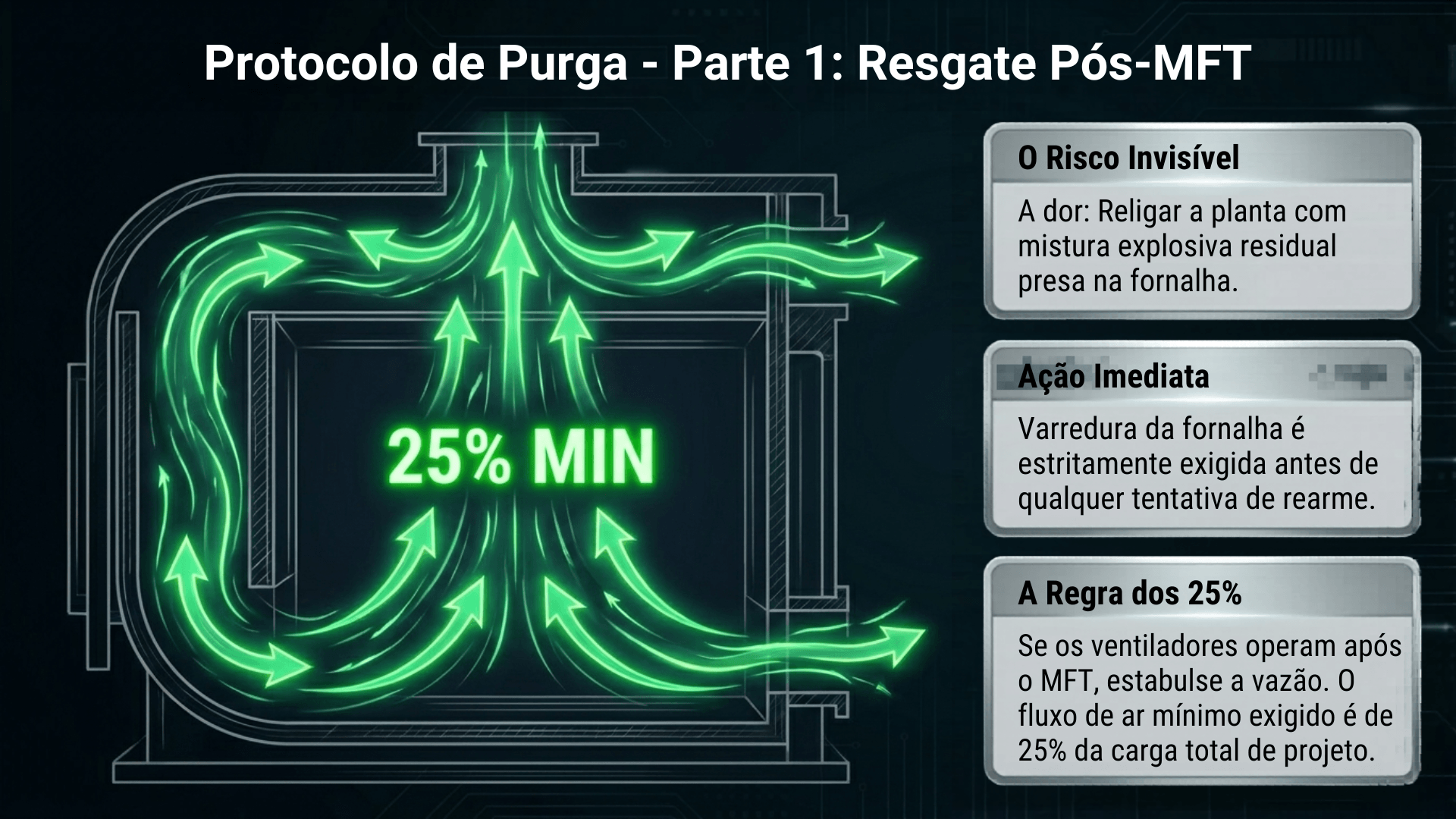

5. Protocolo de Purga: Ciência e Dinâmica de Fluidos

A purga pós-MFT é vital para remover gases inflamáveis. Os parâmetros de fluxo são rigorosos: mínimo de 25% do fluxo de massa de ar de carga total (limite máximo de 40% para unidades a carvão para evitar instabilidades).

Diferenciação de Cenários em Campo:

1. Ventiladores em Serviço: O fluxo de purga deve ser estabelecido gradualmente, sem alterações bruscas nos dampers.

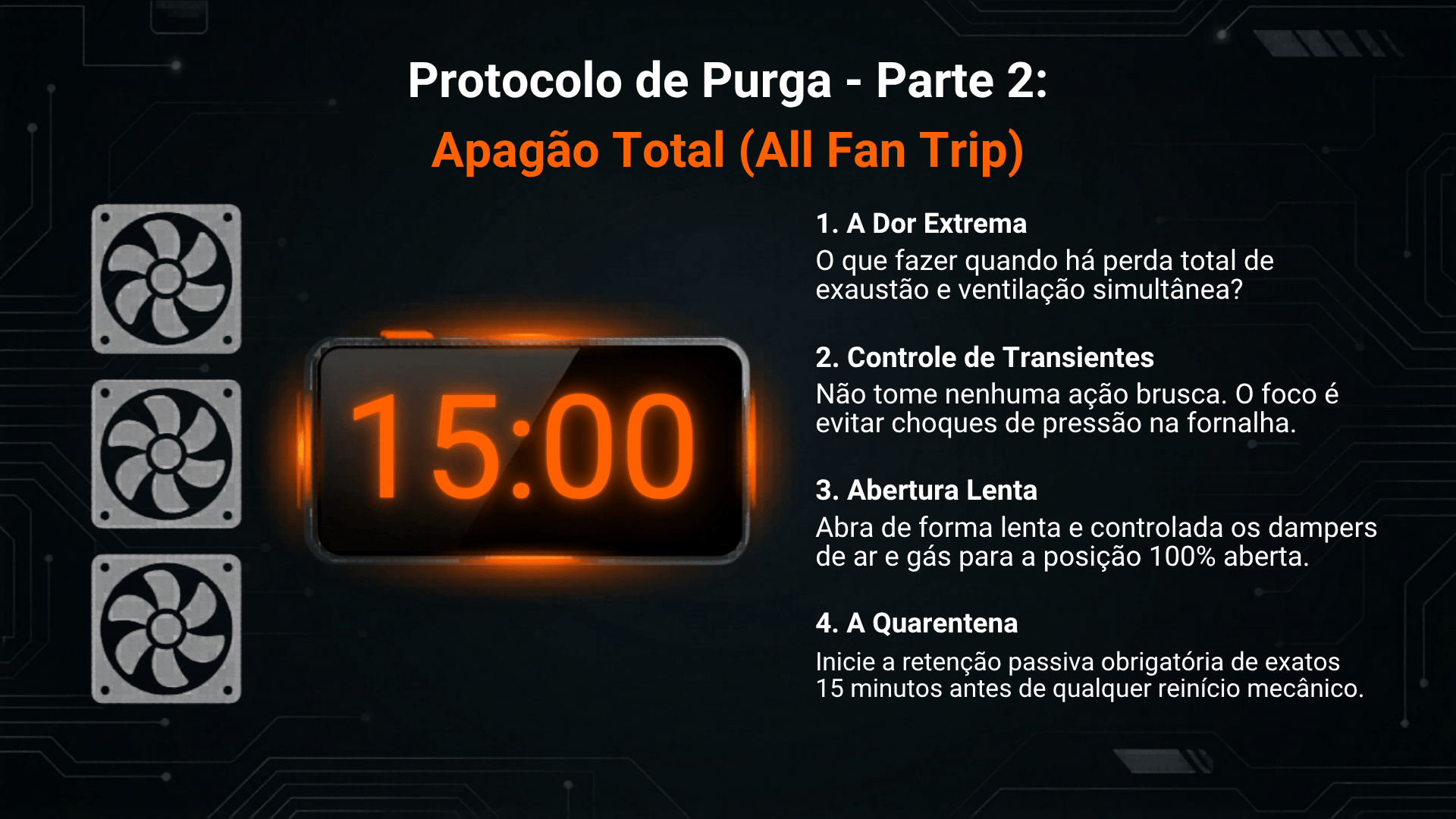

2. Perda Total de Ventiladores (All Fan Trip): Este é o cenário de maior risco. Inicialmente, nenhuma ação deve ser tomada, exceto manobras de dampers necessárias para evitar transientes violentos de pressão. Após a parada dos ventiladores, os dampers devem ser abertos lentamente e mantidos em posição total por pelo menos 15 minutos para permitir a tiragem natural antes de reiniciar qualquer ventilador. Este período é inegociável para a segurança da integridade estrutural.

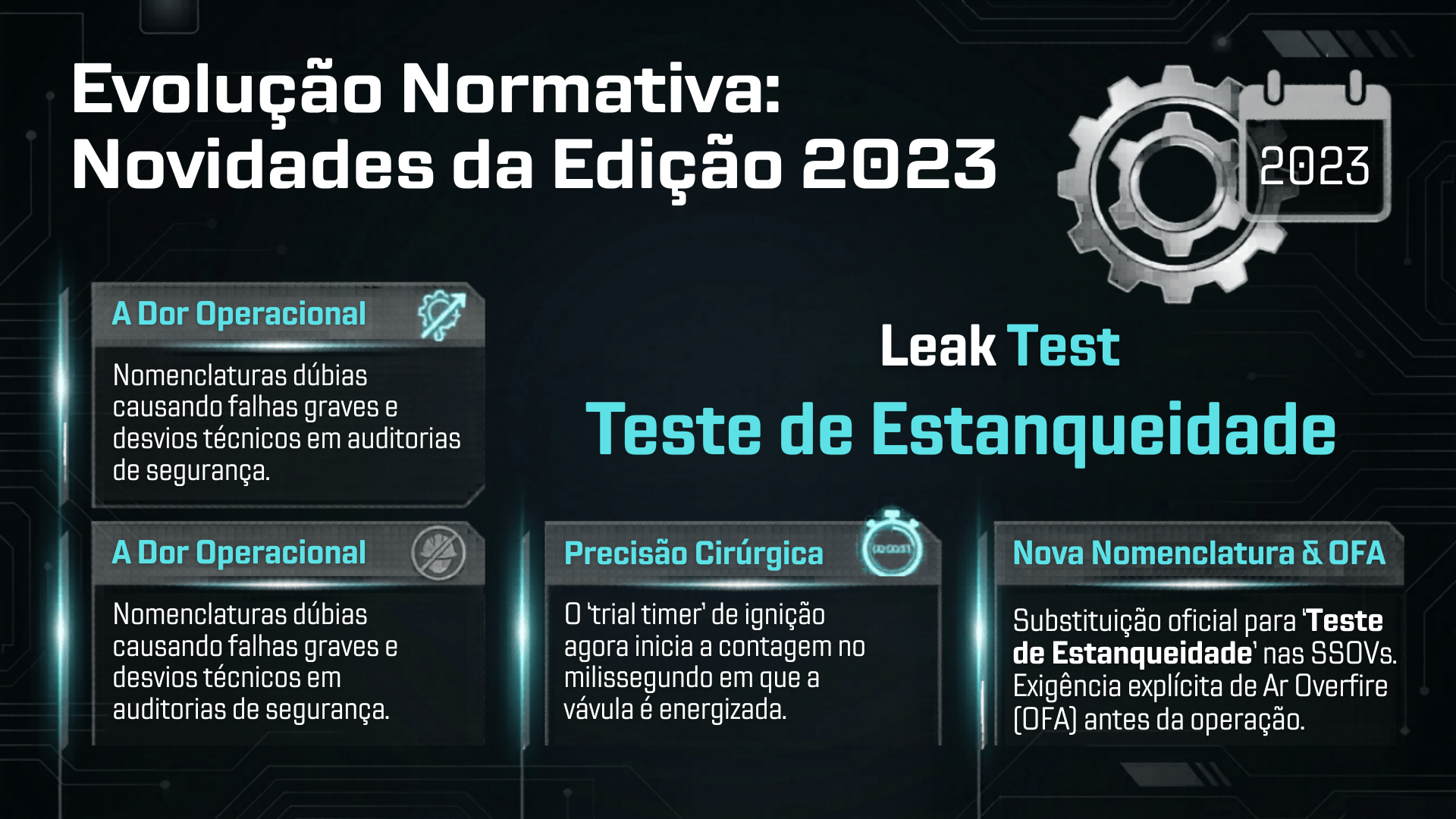

6. O Que Há de Novo na Edição 2023: Mudanças Críticas

A atualização 2023 introduz refinamentos que corrigem lacunas de segurança mecânica e lógica:

• Teste de Estanqueidade: A nomenclatura mudou de "teste de vazamento" para "Teste de Estanqueidade", especificamente para sistemas de trem de válvulas de gás combustível, exigindo verificações mais rigorosas contra passagens internas.
• Temporizador de Ignição (Trial Timer): O tempo de tentativa de ignição agora inicia no momento da energização da SSOV do ignitor. Essa mudança é vital pois contabiliza o tempo de curso mecânico da válvula, impedindo que combustível não queimado se acumule na fornalha antes mesmo da chama ser detectada.
• Ar Overfire (OFA): A nova sequência de partida exige que o sistema de ar overfire esteja em serviço antes do início da operação. A caldeira não deve prosseguir para o acendimento sem o OFA operacional.

7. Conclusão: Garanta a Integridade dos seus Ativos

A adesão à NFPA 85 Edição 2023 protege mais do que a vida humana; protege a viabilidade econômica da sua planta. A má gestão da combustão é a causa direta de falhas prematuras em tubos por fadiga térmica e corrosão acelerada, resultando em custos de reparo milionários.
