Descrição Funcional

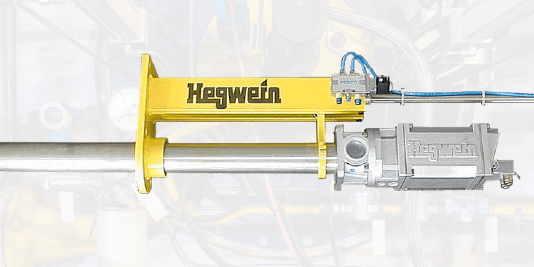

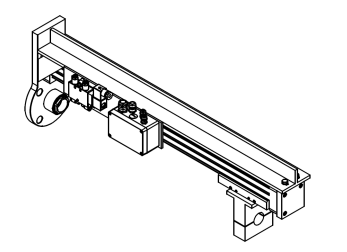

A unidade de retração foi projetada para a inserção precisa de queimadores e queimadores de ignição na zona de ignição do queimador principal e retraindo-o novamente fora da zona de ignição após ignição bem-sucedida. A unidade de retração é baseada em um acionamento linear pneumático.

O pistão do acionamento linear está equipado com um ímã permanente que exibe ambas as posições finais usando sensores de proximidade adequados. Se a válvula solenóide for acionada por inserção do dispositivo de retração, o ar comprimido é direcionado através válvula para a câmara traseira do cilindro. Isto empurra o pistão para a frente no cilindro e atravessa o queimador/queimador de ignição para a posição de ignição. Durante este processo, o ar na câmara frontal é pressionado através de um acelerador de exaustão.

A velocidade de inserção da unidade de retração pode ser alterado configurando este acelerador de exaustão ou configurando para o existente pré-pressão de ar comprimido. A retração da unidade de retração para a posição de marcha lenta é acionada por uma mola restauradora na válvula solenóide. Há outro acelerador de escape disponível para definir a velocidade de retração.

Características:

• • Inserção e retração automática de queimadores e queimadores de ignição;

• • Para uso com queimadores e queimadores de ignição tamanho U até 1;

• • Comprimento do curso: 300/400/500/600 mm;

• • Modelos protegidos contra explosão disponíveis (componentes elétricos/atuador);

• • Acionamento por ar comprimido;

• • Mudança de direção com válvula solenóide;

• • Controle de velocidade;

• • Chaves fim de curso sem contato;

Após detalharmos a descrição funcional da nossa unidade de retração, é evidente que seu projeto meticuloso visa garantir uma inserção precisa e segura dos queimadores e queimadores de ignição na zona correspondente. Com base em um acionamento linear pneumático, o mecanismo é impulsionado por um pistão equipado com um ímã permanente que oferece uma clara indicação das posições finais, graças aos sensores de proximidade estrategicamente posicionados.

Ao acionar a válvula solenóide durante a inserção, o ar comprimido é direcionado para a câmara traseira do cilindro, promovendo o deslocamento do pistão para a frente, posicionando o queimador/queimador de ignição na posição de ignição desejada. Durante esse processo, o ar na câmara frontal é eficientemente canalizado através de um acelerador de exaustão, permitindo a precisão no controle da velocidade de inserção da unidade de retração.

É importante destacar que tanto a velocidade de inserção quanto a de retração podem ser customizadas, seja através do ajuste do acelerador de exaustão ou da pré-pressão de ar comprimido existente. A retração para a posição de marcha lenta é facilitada por uma mola restauradora na válvula solenóide, assegurando a operação suave e confiável da unidade.

Além disso, contamos com um segundo acelerador de escape disponível, proporcionando a flexibilidade necessária para definir a velocidade de retração de acordo com as especificações e demandas de cada aplicação.

Com a nossa unidade de retração, garantimos não apenas eficiência e precisão, mas também a confiabilidade que sua operação exige. Estamos comprometidos em fornecer soluções de alta qualidade que impulsionem o desempenho e a segurança dos seus processos industriais. Contate-nos hoje mesmo e descubra como nossa unidade de retração pode otimizar suas operações.
