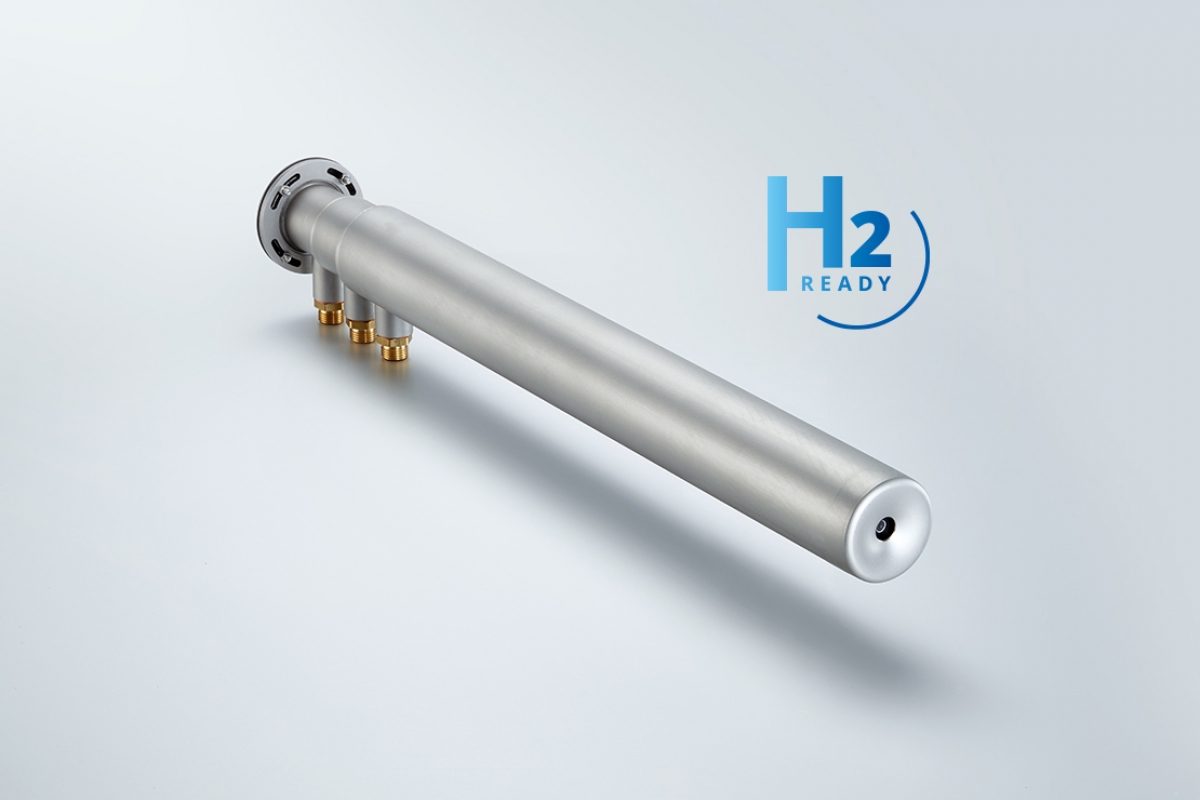

CÂMERA DE FORNO D-FS 50
PARA MONITORAMENTO DE CALDEIRAS, FORNOS E RESFRIADORES.
A Câmera Compacta de Forno é projetada para oferecer visualização eficiente de câmaras de combustão, processos de combustão e chamas, além de monitorar outros processos quentes. Equipado com opções de resfriamento a ar ou água, este dispositivo é ideal para ambientes industriais que exigem monitoramento preciso das condições térmicas.
Resolução de Vídeo:
D-FS 50 ... IP04 ... : 1.280 x 960 px
D-FS 50 ... IP09 ... : 1.400 x 1.050 px
Sinal de Vídeo: Digital, GigE Vision, compatível com D-VT 50 e D-VTA 200.
Campo de Visão:
D-FS 50 VIS90… : 90°, 72°, 54° (diagonal, horizontal, vertical)
D-FS 50 VIS60… : 60°, 48°, 36° (diagonal, horizontal, vertical)
D-FS 50 VIS30… : 30°, 24°, 18° (diagonal, horizontal, vertical)
Faixa de Medição de Temperatura: 600 a 2.000 °C com o software de termografia D-VTA 200.
Meios de Resfriamento:
D-FS 50 … A60 (refrigerado a ar):
Conexões: 2x G1/2? rosca externa
Ar de purga: > 10 Nm³/h a T < 45 °C
Ar de resfriamento: > 30 Nm³/h a T < 45 °C
D-FS 50 … W70 (refrigerado a água):
Conexões: 3x G1/2? rosca externa
Ar de purga: > 10 Nm³/h a T < 45 °C
Água de resfriamento: > 500 l/h a T < 45 °C e p > 2,5 bar
Pressão na Câmara de Combustão: -100 a +100 mbar.
Conexão Elétrica: 12 VCC, < 10 VA (via D-SCU).
Temperatura Máxima Permitida na Câmara de Combustão:
2.000 °C (D-FS 50 … W70-xxxx)
1.600 °C (D-FS 50 … A60-xxxx)
Temperatura Ambiente:
-30 a +60 °C
-30 a +80 °C (com ar de purga)
Monitoramento de Temperatura: PT100 na ponta do sensor.
Grau de Proteção: IP66.
Conexões:
1x GigE M12
1x 4 pinos M12
Dimensões:
d = 60 mm (D-FS 50 … A60)
d = 70 mm (D-FS 50 … W70)
Peso:
6,4 kg (D-FS 50 … W70-700)
4,2 kg (D-FS 50 … A60-700)
- Imagens Digitais em Tempo Real: Oferece resolução de 1.400 x 1.050 pixels, permitindo visualização clara e detalhada dos processos de combustão.
- Lente de Alta Velocidade: Proporciona melhor resolução óptica, superando a qualidade da câmera anterior utilizada, garantindo imagens mais nítidas e precisas.
- Ângulo de Visão Amplo: A flexibilidade do ângulo de visão de 30 a 90° permite que a câmera se adapte a diferentes configurações e necessidades de visualização.
- Resistência a Altas Temperaturas: Capaz de operar em temperaturas de até 2.000 °C na câmara de combustão, adequando-se a ambientes extremos.
- Expansão para Termografia: A possibilidade de ser integrado em um sistema de termografia e análise com o software D-VTA 200 amplia suas funcionalidades, permitindo monitoramento detalhado e análise térmica.
- Imagens em Tempo Real: Fornece visualizações brilhantes ao vivo da câmara de combustão 24 horas por dia, permitindo monitoramento constante.
- Detecção Imediata: A detecção de radiação e flutuações do processo é otimizada, com tempo de exposição ajustável por controle remoto, garantindo resposta rápida às variações nas chamas.
- Amplo Ângulo de Visão: A câmera do forno se integra à parede do forno, proporcionando um amplo ângulo de visão da câmara de combustão.
- Baixo Custo de Manutenção: A lente de alta temperatura elimina a necessidade de uma unidade de retração, reduzindo os custos operacionais.
- Sistema Flexível: Possibilidade de expansão para um sistema de termografia com o software de termografia D-VTA 200, aumentando a funcionalidade da câmera para análises térmicas mais profundas.
Sucroalcoleira;
Refinaria;
Termoelétrica;
Papel e celulose;
Cimento;
Siderúrgica.
