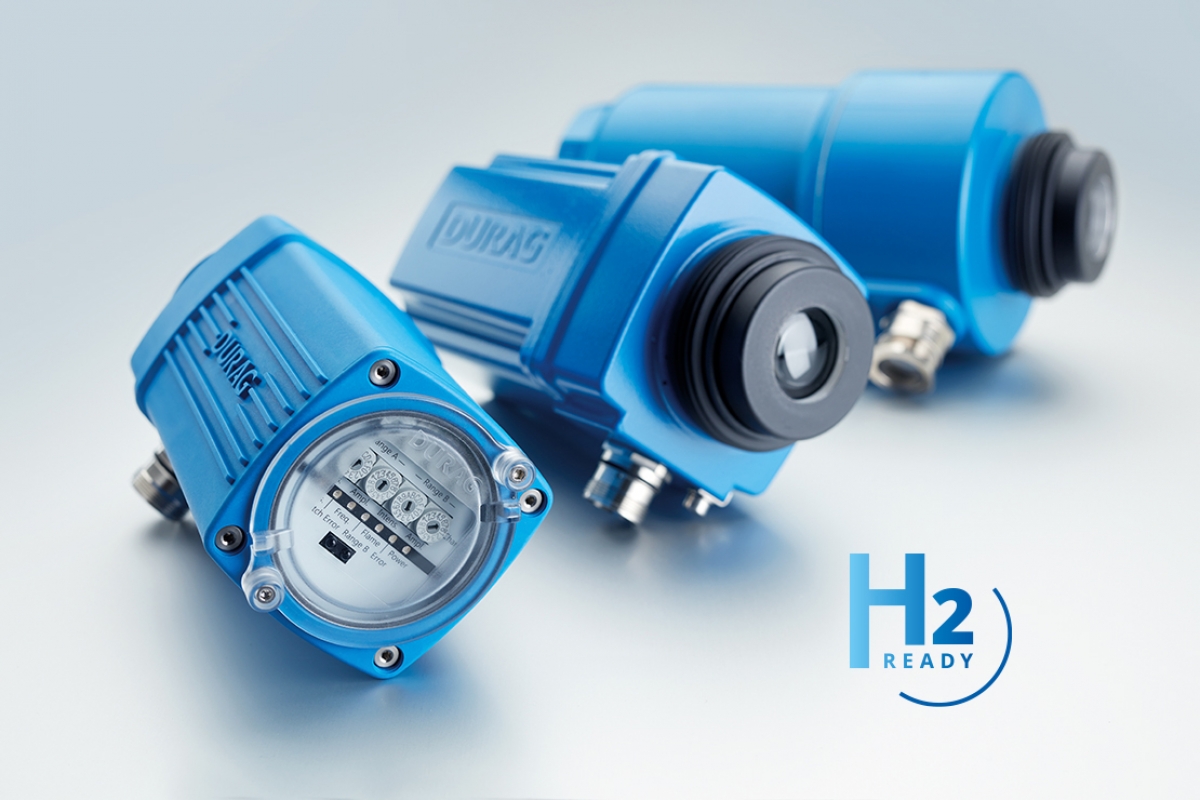

MONITOR DE CHAMA COMPACTO ÓPTICO D-LX 201/721
MODELOS: INFRA VERMELHO E ULTRA VIOLETA
O Monitor de Chama Compacto é uma solução avançada e seletiva, projetada para atender a altas exigências de desempenho. Ideal para o monitoramento óptico de todas as chamas de combustível, este dispositivo é especialmente eficaz em plantas complexas com múltiplos queimadores.
Sensibilidade espectral: UV, infravermelho
Modo de operação: Operação intermitente e operação contínua
Segurança Funcional: Automonitoramento e à prova de falhas, suporta cadeias de segurança até SIL 3 (modo de alta demanda / modo de baixa demanda)
Limite de comutação: Intensidade da chama e frequência de cintilação
Exibição local: LEDs – sempre visíveis num único olhar para todas as versões, exibição da intensidade da chama por frequência de flash
Tempo de detecção de falha de chama (FFDT): 1, 2, 3, 5 s (ajustável separadamente para cada intervalo)
Contato ON/OFF de chama: 1x SEM contato
Contato pronto para operação: 1x SEM contato
Capacidade de comutação dos contatos do relé: Máx. 24 VCC, 0,5 A
Saída analógica: 0/4 … 20 mA (ajustável), sinal de saída selecionável, carga máx. 750 Ohm
Ângulo de abertura: 6° (D-LX 201)
Informações em tempo real: Análise de estabilidade de chama (opcional)
Dados elétricos: 24 VCC, 5 W, PELV
Condições ambientais: -40 … +85 °C
Grau de proteção: IP66/IP68, NEMA 4X; IP65, NEMA 4X (/MP3); IP66, NEMA 4X (variantes Ex)
Conexões: D-LX 201:
Tubo de visão G 1¼? ou NPT 1¼?, F
Purga de ar G ½? ou NPT ½?, F
Dimensões: Carcaça P2: 80 x 80 x 250 mm; Carcaça M5: 100 x 100 x 260 mm; Carcaça M4: Ø 120 mm, comprimento aprox. 310 mm
Peso: Caixa (sem cabo):
P2: aprox. 0,9 kg
M5: aprox. 1,2 kg
M4: aprox. 2,8 kg
- Ampla Faixa de Temperatura: Instalável sem alterações, com certificação e sem necessidade de acessórios para isolamento, aquecimento ou resfriamento.
- Ampla Faixa Dinâmica: Ajuste automático de ganho para se adaptar ao brilho da chama, garantindo precisão na detecção.
- Canal Duplo Consistente: Proporciona máxima segurança e alta disponibilidade nas operações.
- Suporte Ideal para Segurança Funcional: Capacidade de operar em altas e baixas demandas, atingindo até SIL 3.
- Certificações Extensas: Garantia de conformidade com normas rigorosas, aumentando a confiabilidade.
- Exibição Local: Status operacional, configurações e intensidade da chama visíveis em uma única visualização, para toda a faixa de temperatura e variantes.
- Informações em Tempo Real: Monitoramento contínuo da estabilidade da chama, com qualificação opcional durante a operação.
- D-LX 201 InformationCentre: Permite registro de sinal de chama e parâmetros, ideal para o comissionamento de até seis monitores simultaneamente.
- Flexibilidade na Aplicação: Compatível com sistemas de fibra óptica flexíveis (D-LL 703) e rígidos (D-LL 704), ampliando suas possibilidades de uso.
- Controle Seguro do Processo: Permite o controle seguro das operações, mesmo durante mudanças de carga rápidas, por meio de sinais de estabilidade da chama, possibilitando reações em tempo hábil.
- Maior Flexibilidade de Carga e Combustível: Proporciona excelente monitoramento seletivo e informações sobre estabilidade, permitindo operações em regimes menos estáveis.
- Proteção contra Desligamento Não Programado: Informações sobre a estabilidade do queimador ajudam na tomada de decisões para manutenção preventiva, evitando desligamentos inesperados.
- Atendimento a Requisitos Especiais: Oferece predefinições flexíveis para diferentes situações de combustão e tipos de combustível, adaptando-se rapidamente às necessidades.
- Versatilidade da Tecnologia: A mesma tecnologia pode ser aplicada em diversas plantas, compatível com uma ampla gama de sistemas normativos, aumentando sua aplicabilidade.
Refinaria;
Termoelétrica;
Papel e celulose;
Cimento;
Siderúrgica.
