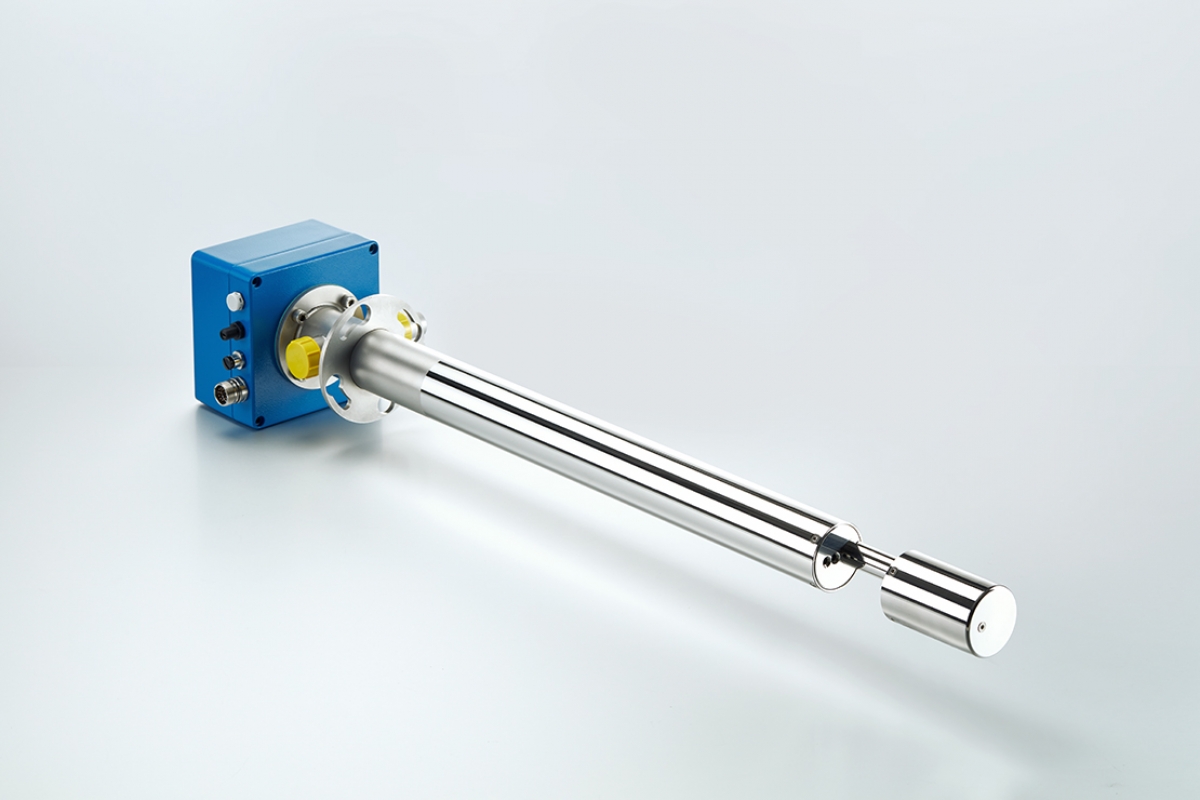

Princípio de Medição: Utiliza dispersão direta para medições in situ e contínuas com instalação unilateral.
Variável de Medição: Mede unidades de luz dispersa, calibráveis como concentração de particulado em mg/m³.
Faixa de Medição: 0 a 300 mg/m³, com faixa certificada de 0 a 7,5 mg/m³.
Certificações: QAL1 (TÜV e MCERTS), conforme diversos padrões, incluindo IED 2010/75/UE e US EPA.
Interface:
Saída Analógica: 1x 4 a 20 mA, até 400 Ohm.
Saída Digital: 2x NC/NO, até 60 VDC e 0,5 A, com conectividade RS 485 Modbus RTU e USB.
Tensão Nominal: 24 V.
Condições Ambientais:
Instalação interna ou externa.
Temperatura: -40 a +60 °C.
Condições de Operação no Duto:
Temperatura máxima: 350 °C (opcional até 500 °C).
Umidade: 0 a 95%, sem condensação.
Pressão Relativa: -50 a +50 hPa.
Dimensões:
Diâmetro do duto: > 0,3 m.
Espessura da parede: Máximo de 0,47 m.
Funções de Verificação: Medição automática do ponto zero, referência, compensação de contaminação e monitoramento de ar de purga.
Grau de Proteção: IP65, conforme DIN EN 60 529.
Fonte de Luz: Laser classe 2, conforme DIN EN 60825-1, < 1 mW a 650 nm.
Conexões: Flange DN 40 PN6, M23 DURAG padrão e mangueira de ar de purga Ø 25 mm.
Operação e Exibição: Exibição de status em LED, compatível com software D-ESI 100 ou unidade operacional D-ISC 100.
Material: Sonda em 1.4404 (AISI 316L), polida; carcaça em alumínio pintado.
Proteção Contra Explosão (Opcional):
ATEX:
II 3G Ex ec nC op é IIC T4 Gc
II 3D Ex op é tc IIIC T100 °C Dc
IECEx:
Ex ec nC op é IIC T4 Gc
Ex op é tc IIIC T100 °C Dc
