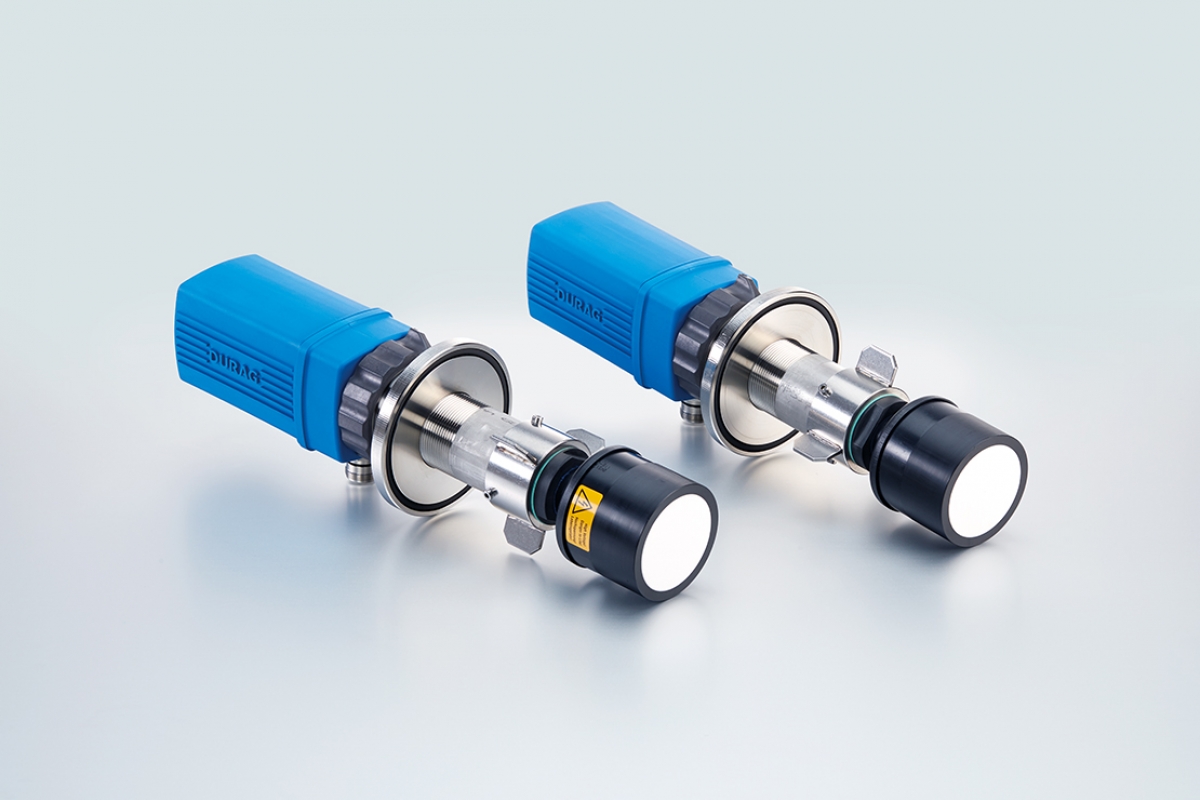

SISTEMA DE MEDIÇÃO DE VAZÃO VOLUMÉTRICA D-FL 220
PRINCÍPIO DE MEDIÇÃO: ULTRASSOM
O Sistema de Medição de Vazão Volumétrica é projetado para realizar medições contínuas e sem contato de vazão em gases secos e úmidos. Comprovadamente confiável mesmo em condições operacionais rigorosas, este sistema é ideal para aplicações industriais que exigem precisão e robustez.
Princípio de Medição: Utiliza o método de diferença de tempo de trânsito ultrassônico para medições in situ e contínuas, com instalação em face dupla e medição sem contato.
Variáveis de Medição: Mede fluxo de volume (em operação e padronizado), velocidade e temperatura.
Faixa de Medição:
Velocidade: 0 a 40 m/s
Fluxo de Volume: 0 a 5.000.000 m³/h
Faixa Certificada: 0 a 30 m/s
Condições Ambientais:
Temperatura do dispositivo: -40 a +70 °C
Temperatura Certificada: -40 a +60 °C
Umidade Relativa: 0 a 95%, sem condensação
Condições de Operação no Duto:
Temperatura Máxima: 300 °C
Umidade Relativa: 0 a 100%, com condensação permitida
Pressão Relativa: -50 a +20 hPa
Dimensões:
Diâmetro Interno do Duto: 0,5 a 14 m, dependendo das condições
Espessura da Parede: Máximo de 800 mm
Interfaces:
Saída Analógica: 1x 4 a 20 mA, até 400 Ohm
Saída Digital: 2x NC/NO, até 60 VDC, 30 VAC, 0,5 A
Conectividade: Modbus RS 485 RTU, USB
Operação e Exibição: Compatível com software D-ESI 100 ou unidade operacional D-ISC 100, com LED de status.
Funções de Verificação: Inclui medição automática do ponto zero e do ponto de referência.
Tensão Nominal: 24 VCC
Grau de Proteção: IP65.
- Medição Contínua de Velocidade e Fluxo de Volume: Permite monitoramento em tempo real, garantindo dados precisos e atualizados constantemente.
- Medição Sem Contato: A tecnologia sem contato minimiza o desgaste do equipamento e reduz a necessidade de manutenção, aumentando a durabilidade do sistema.
- Transdutores Ultrassônicos Resistentes à Corrosão: Garantem operação confiável e prolongam a vida útil do sistema, mesmo em ambientes agressivos.
- Cobertura Completa no Diâmetro do Duto: A medição pode ser realizada em todo o diâmetro do duto, oferecendo resultados precisos independentemente das variações na seção transversal.
- Funções de Verificação Automática: Asseguram a precisão e a confiabilidade das medições, permitindo a detecção de falhas e garantindo a consistência dos dados ao longo do tempo.
- Certificação para Monitoramento Oficial de Emissões: Atende aos padrões regulatórios, garantindo conformidade em aplicações que exigem verificação oficial.
- Medição Precisa: Oferece medições exatas da velocidade do gás e do fluxo volumétrico, assegurando dados confiáveis para controle de processos.
- Adequação para Gases Úmidos e Agressivos: Projetado para operar com eficiência em ambientes desafiadores, incluindo gases com alto conteúdo de umidade e substâncias corrosivas.
- Longa Vida Útil e Alta Disponibilidade: Garantia de operação confiável em condições extremas, reduzindo paradas e aumentando a eficiência da planta.
- Baixa Necessidade de Manutenção: O sistema é projetado para minimizar a manutenção, economizando tempo e recursos operacionais a longo prazo.
Sucroalcoleira;
Refinaria;
Termoelétrica;
Papel e celulose;
Cimento;
Siderúrgica.
